La UPS Ener Safe UPSESOLTRIRT20KVA es un sistema de alimentación ininterrumpida en línea (Online) de 20 kVA / 20 kW, con factor de potencia 1.0, disponible en formato rack/torre de 3U. Está diseñada para entornos que requieren alta disponibilidad y continuidad eléctrica, como centros de datos, telecomunicaciones, servidores, equipos médicos, minería y seguridad electrónica.
El equipo soporta configuraciones de operación trifásica 3:3, trimono 3:1 y monofásico 1:1, lo que lo hace adaptable a distintas infraestructuras eléctricas. Es compatible con generadores, incluye tarjeta SNMP de serie, pantalla táctil TFT a color y cargador de hasta 20 A. La tarjeta de contacto seco (Relay Card) es opcional. Cumple con las normas de seguridad IEC/EN 62040-1, IEC/EN 62477-1 y los estándares EMC IEC/EN 62040-2 y serie IEC 61000-4.
*La tarjeta de contacto seco (Relay Card) es opcional y no está incluida de serie.

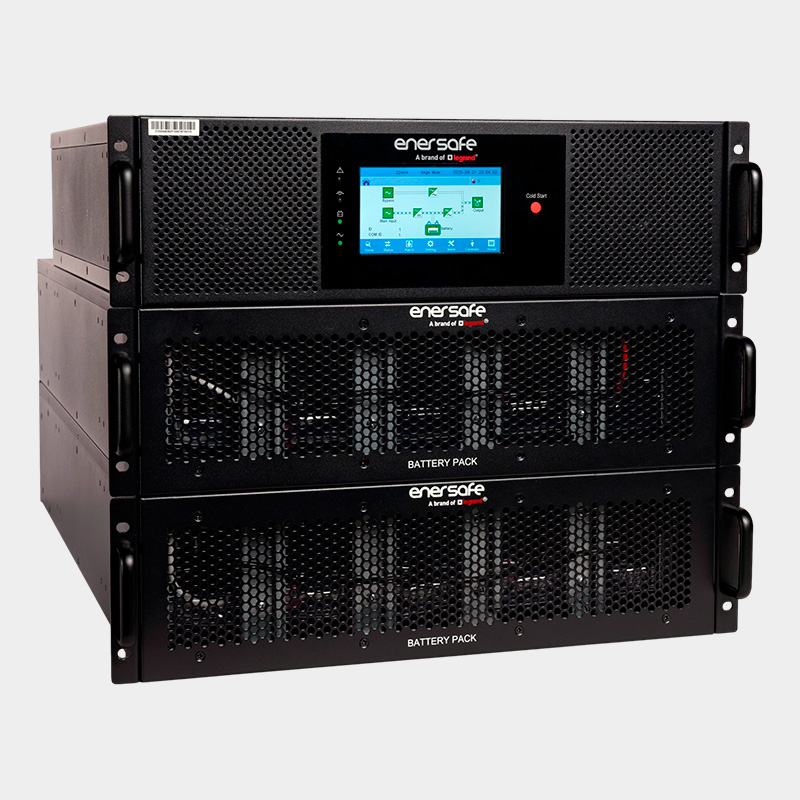

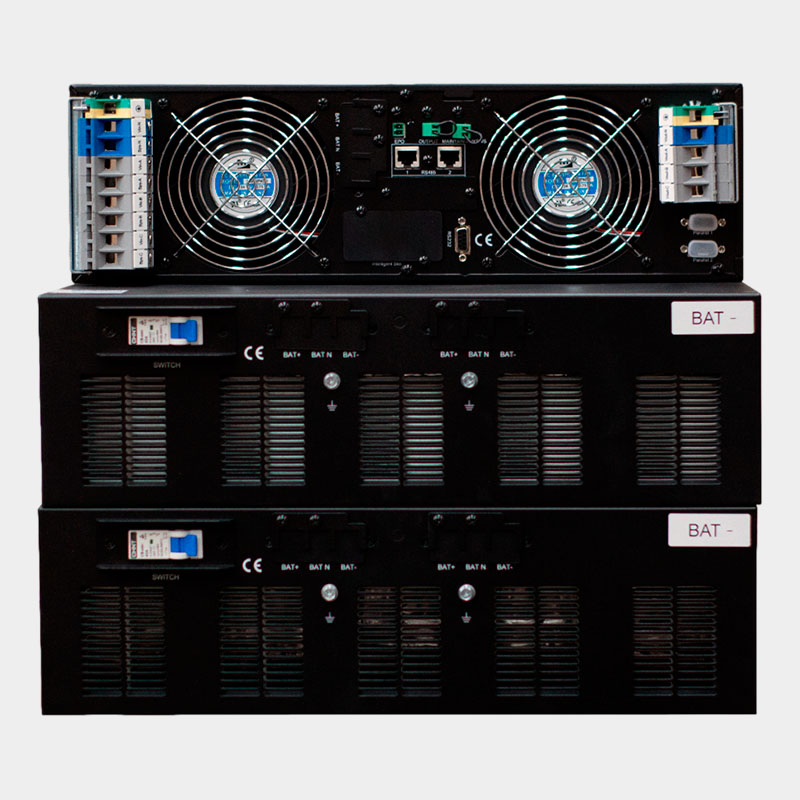

*El banco de baterías externo (SKU BPESOLTRIRT240) se adquiere por separado.
CARACTERÍSTICAS
- UPS Online doble conversión con factor de potencia 1.0
- Formato rack/torre 3U (443 x 670 x 131 mm)
- Soporta operación trifásica 3:3, trimono 3:1 y monofásico 1:1
- Compatible con generadores eléctricos

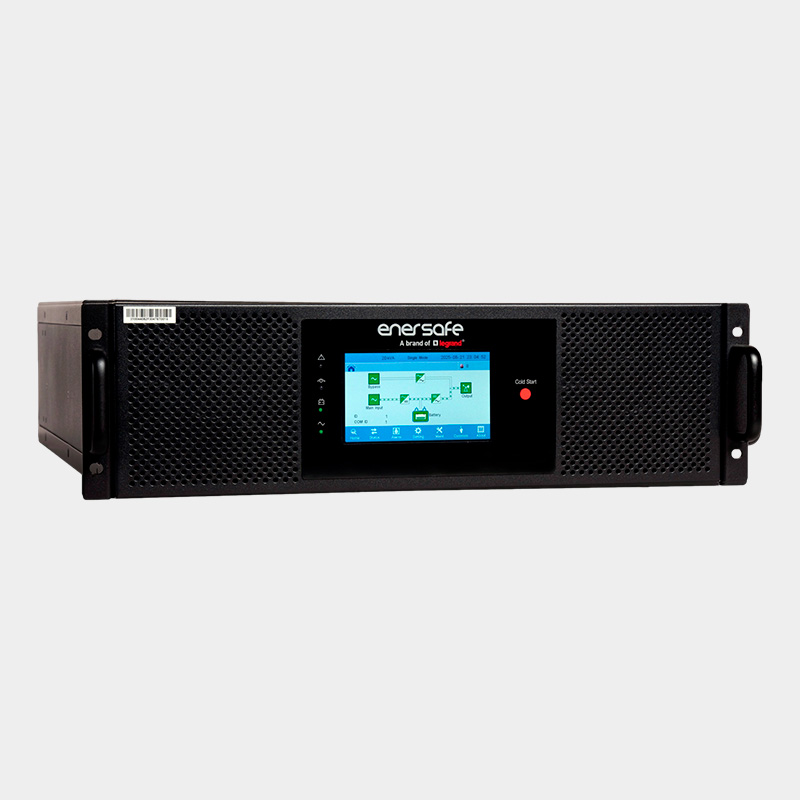

- Pantalla táctil TFT a color
- Tarjeta SNMP incluida de serie
- Tarjeta de contacto seco (Relay Card) opcional
- Cargador de baterías de hasta 20 A
- Salida de onda sinusoidal pura
- Transferencia a batería y a bypass en 0 ms
- Eficiencia en modo línea de hasta 95%
- Distorsión armónica de entrada (THDi) menor o igual a 3% con carga lineal
- Factor de cresta 3:1
- Capacidad de sobrecarga con protección por nivel y tiempo de carga
- Operación en altitudes de hasta 1500 m sin reducción de potencia
- Nivel de ruido inferior a 58 dB
- Certificaciones de seguridad IEC/EN 62040-1 e IEC/EN 62477-1
- Cumplimiento EMC según IEC/EN 62040-2 y serie IEC 61000-4
ESPECIFICACIONES
Potencia nominal:
20 kVA / 20 kW
Voltaje nominal de entrada:
380/400/415 Vac (3Ph+N+PE) / 220/230/240 Vac (L+N+PE)
Rango de voltaje en modo en línea:
208 ~ 478 Vac
Rango de frecuencia de entrada:
40 ~ 70 Hz (autodetección 50/60 Hz)
Factor de potencia de entrada:
Menor o igual a 0.99
Rango de voltaje en modo bypass:
220 V: +25% (opcional +10%, +15%, +20%) / 230 V: +20% (opcional +10%, +15%) / 240 V: +15% (opcional +10%) / Mínimo: -45% (opcional -20%, -30%)
Rango de frecuencia de protección:
50/60 Hz ± 10%
Distorsión armónica de entrada (THDi):
Menor o igual a 3% con carga lineal
Voltaje de salida:
380/400/415 Vac (3Ph+N+PE) / 220/230/240 Vac (L+N+PE)
Regulación de voltaje de salida:
± 1%
Factor de potencia de salida:
1.0
Frecuencia de salida en modo en línea:
±1% / ±2% / ±4% / ±5% / ±10% de la frecuencia nominal (opcional)
Frecuencia de salida en modo batería:
(50/60 ± 0.1%) Hz
Tiempo de transferencia AC a batería:
0 ms
Tiempo de transferencia de inversor a bypass:
0 ms
Forma de onda de salida:
Sinusoidal pura
Factor de cresta:
3:1
Distorsión armónica de salida (THD):
Menor o igual a 2% con carga lineal / menor o igual a 5% con carga no lineal
Sobrecarga en modo en línea:
Carga menor o igual a 110%: hasta 60 min / Carga menor o igual a 125%: hasta 10 min / Carga menor o igual a 150%: hasta 1 min / Carga mayor o igual a 150%: transferencia inmediata a bypass
Sobrecarga en modo batería:
Carga menor o igual a 110%: hasta 10 min / Carga menor o igual a 125%: hasta 1 min / Carga menor o igual a 150%: hasta 5 s / Carga mayor o igual a 150%: apagado inmediato
Sobrecarga en modo bypass:
Disyuntor (carga menor a 125%, operación continua)
Eficiencia en modo línea:
Hasta 95%
Voltaje de batería:
±180 / 192 / 204 / 216 / 228 / 240 / 252 / 264 / 276 / 288 / 300 Vdc (30 / 32 / 34 / 36 / 38 / 40 / 42 / 44 / 46 / 48 / 50 unidades)
Corriente de carga batería:
20 A máximo
Dimensiones netas (An x P x Al):
443 x 670 x 131 mm (3U)
Peso neto:
32 kg
Temperatura de operación:
0 °C ~ 40 °C
Temperatura de almacenaje:
-25 °C ~ 55 °C
Humedad de operación:
0 ~ 95% sin condensación
Altitud de operación:
Hasta 1500 m sin reducción de potencia; por encima de 1500 m se requiere reducción de potencia
Nivel de ruido:
Inferior a 58 dB
Certificaciones seguridad:
IEC/EN 62040-1, IEC/EN 62477-1
Compatibilidad electromagnética (EMC):
IEC/EN 62040-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8
