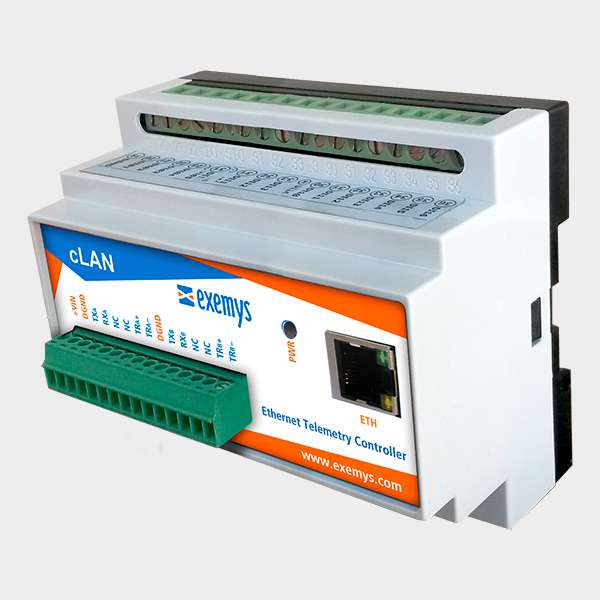

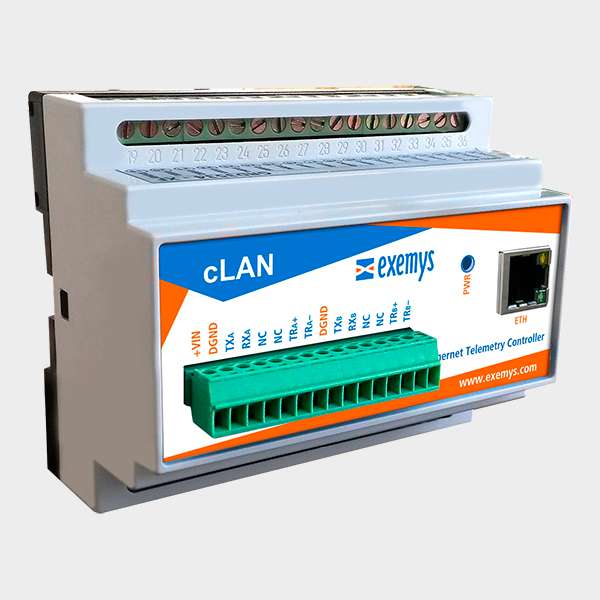

Dispositivo de Telemetría Ethernet y WiFi I/O y Serial Exemys cLAN-XF
Descripción

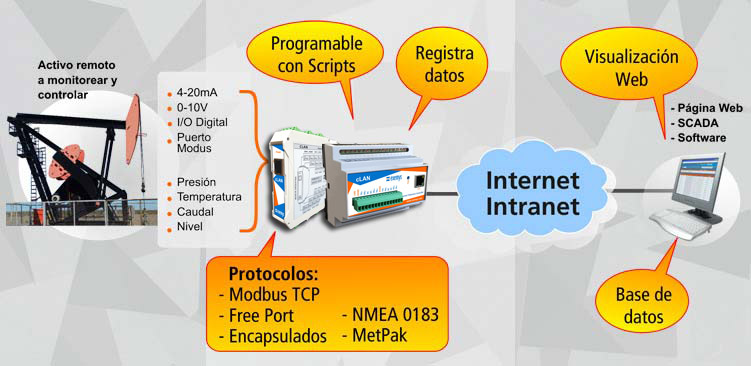

Dispositivo de telemetría Exemys cLAN-XF, una familia de RTU con comunicación Ethernet, o Ethernet y WiFi según el modelo, para supervisar y controlar a distancia sensores, transductores y equipos ubicados en sitios dispersos. La información se puede ver en un software SCADA, en un software propio o en el Servidor de Telemetría de Exemys, y el equipo funciona como esclavo Modbus serie y TCP para conectarse directo a un SCADA.
La familia tiene modelos solo con puertos serie y modelos con entradas y salidas digitales, entradas de conteo de pulsos y entradas analógicas 0-1 V, 0-10 V y 4-20 mA. Todos permiten ampliar las entradas y salidas como maestro Modbus y ejecutar lógica propia mediante scripts de texto: operaciones matemáticas y lógicas, temporizadores, fecha y hora, lectura y registro de entradas, manejo de salidas e interpretación de datos del puerto serie.
CARACTERÍSTICAS
- Comunicación Ethernet 10/100 Mbit, o Ethernet y WiFi según el modelo
- Esclavo Modbus serie y TCP para conexión directa a un SCADA
- Expansión de entradas y salidas como maestro Modbus
- Lógica de programación interna mediante scripts
- Registro de eventos con fecha y hora
- Protocolos NMEA 0183 y MetPak (Gill Instruments)
- Protocolo SNMP V1 con envío de traps
- Cliente FTP para subida de registros
- Publicación de datos en protocolo WITS serial mediante script
- Encapsulado transparente de protocolos de comunicación serie
- Free Port, protocolo programable por el usuario mediante scripts
- Conversión Modbus ASCII a Modbus TCP, Modbus RTU/ASCII a SNMP y Modbus TCP a SNMP
- Reconexión automática en caso de corte de enlace
ESPECIFICACIONES
Comunicación:
Ethernet 10/100 Mbit · Ethernet y WiFi (CLAN-3625-XF-WiFi)
Puertos serie:
RS232 · RS485 / RS422 aislado · RS232 / RS485 configurable (según modelo)
Entradas analógicas:
0-1 V · 0-10 V · 4-20 mA (según modelo)
Protocolos:
Modbus RTU, ASCII y TCP esclavo · Modbus maestro · SNMP V1 · Cliente FTP · NMEA 0183 · MetPak · WITS serial (mediante script)
Visualización de datos:
Software SCADA · Software propio · Servidor de Telemetría Exemys
MODELOS
CLAN-1205-XF
1 puerto Ethernet 10/100 Mbit
1 puerto RS232
1 puerto RS485 / RS422 aislado
SKU: 77421AAG
CLAN-2205-XF
1 puerto Ethernet 10/100 Mbit
1 puerto RS232
1 puerto RS485 / RS422 aislado
10 entradas / salidas digitales configurables, las 10 aptas para conteo de pulsos
SKU: 77421AAF
CLAN-1520-XF
1 puerto Ethernet 10/100 Mbit
2 puertos configurables RS232 / RS485
SKU: 77421AAE
CLAN-3524-XF
1 puerto Ethernet 10/100 Mbit
2 puertos configurables RS232 / RS485
16 entradas digitales (8 para conteo de pulsos)
8 salidas digitales
8 entradas analógicas 0-1 V / 0-10 V / 4-20 mA
SKU: 77421AAD
CLAN-3625-XF-WiFi
Ethernet y WiFi
1 puerto RS232
1 puerto RS485
6 entradas / salidas digitales configurables, las 6 aptas para conteo de pulsos
4 entradas analógicas 0-1 V / 0-10 V / 4-20 mA
SKU: 77421AAM
cLAN-3524-XF-POT (modelo especial)
1 puerto Ethernet 10/100
2 puertos RS232 o RS485
16 entradas digitales
7 salidas digitales open collector
7 entradas analógicas 4-20 mA / 0-10 V / 0-1 V
1 entrada para potenciómetro de 1 kΩ
Configuración por USB, reloj de tiempo real y memoria para registros
Alimentación 10 a 30 V CC
SKU: 77421AAP
cLAN-3524-XF-2POT (modelo especial)
1 puerto Ethernet 10/100
2 puertos RS232 o RS485
16 entradas digitales
6 salidas digitales open collector
6 entradas analógicas 4-20 mA / 0-10 V / 0-1 V
2 entradas para potenciómetro de 1 kΩ
Configuración por USB, reloj de tiempo real y memoria para registros
Alimentación 10 a 30 V CC
SKU: 77421AAQ
