Cable FTP Cat 5E NHTD 305m 4 Pares Blindado Gris
Descripción

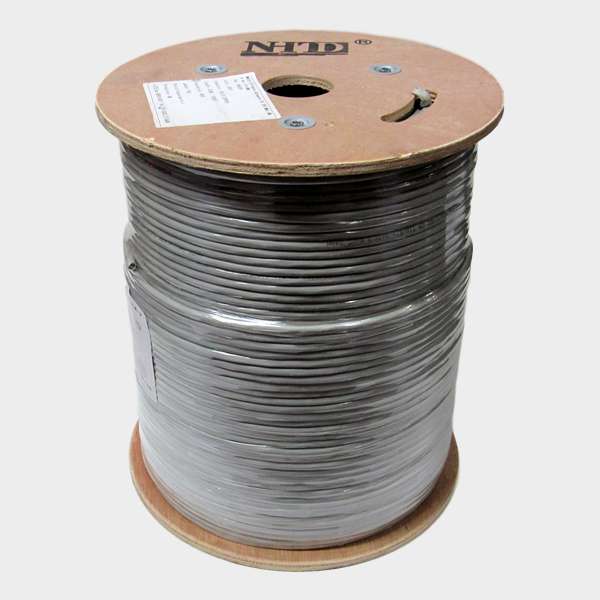

Cable FTP Cat 5e Blindado NHTD 10178NH01, para cableado estructurado horizontal en redes LAN interiores expuestas a interferencia electromagnética. Incorpora un blindaje de lámina de aluminio con cinta bond de PE e hilo de drenaje de cobre estañado, que cancela el ruido EMI/RFI y mantiene una transmisión estable. Fabricado con conductor de cobre sólido 100% calibre 24 AWG, mantiene rendimiento Gigabit Ethernet (1000BASE-T). Su chaqueta de PVC color gris con clasificación CM ofrece baja atenuación, seguridad ante el fuego y durabilidad. Incluye marcadores secuenciales de metraje y se presenta en carrete de madera de 305 m.
CARACTERÍSTICAS

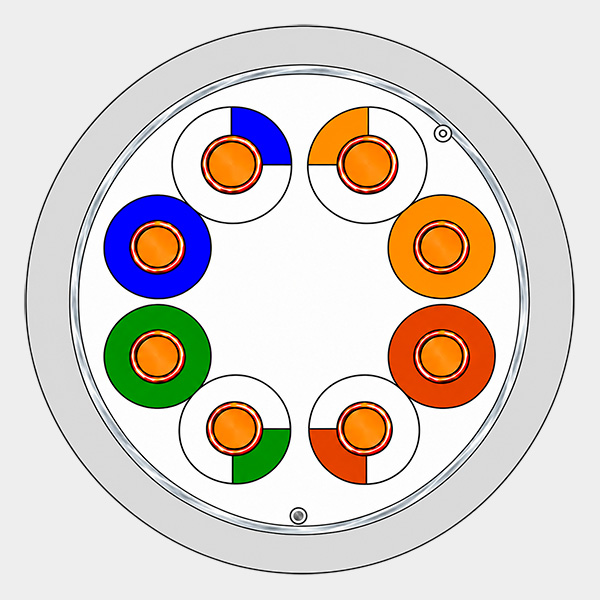

- Construcción de 4 pares
- Conductor de cobre sólido 100% calibre 24 AWG
- Lámina de aluminio + hilo de drenaje
- Color gris
- Presentación de 305 m
- Ancho de banda de 350 MHz
- Aplicaciones: Redes LAN interiores con interferencia EMI/RFI · Cableado horizontal blindado · Gigabit Ethernet · Telefonía IP · CCTV sobre IP · Entornos industriales ligeros
ESPECIFICACIONES
Tipo de cable:
Cable FTP Cat 5e Blindado
Número de pares:
4
Longitud:
305 m
Presentación:
carrete de madera de 305 m
Color:
Gris
Conductor:
Cobre sólido desnudo
Calibre:
24 AWG
Aislamiento:
Polietileno (PE)
Espesor aislam. (prom.):
0,228 mm
Espesor mín. puntual:
0,205 mm
Diám. aislamiento:
0,96 mm
Diám. del par:
1,94 mm
Cinta bond:
PE-Tape
Blindaje:
Lámina de aluminio
Hilo de drenaje:
Cu estañado 0,40 mm
Cordón de rasgado:
Sí
Chaqueta:
PVC gris (CM)
Espesor chaqueta (prom.):
0,60 mm
Espesor mín. chaqueta:
0,55 mm
Diám. de ensamblaje:
4,95 mm
Diámetro exterior:
6,10 mm
Impedancia (1–100 MHz):
100 ± 15 Ω
Impedancia (100–200 MHz):
100 ± 25 Ω
Impedancia (200–350 MHz):
100 ± 35 Ω
Ancho de banda:
350 MHz
Tensión nominal:
60 V
Temperatura nominal:
75 °C
Blindaje (clasificación):
F/UTP (lámina Al + drenaje)
Delay skew:
≤ 45 ns/100m
Cap. desbal. par-tierra:
≤ 330 pF/100m
Resistencia DC (20 °C):
≤ 93,8 Ω/km
Desbalance resistencia:
≤ 5 %
Resistencia de aislamiento:
≥ 5000 MΩ·km
Rigidez dieléctrica:
1000 V DC/min
Aplicación:
Cableado horizontal LAN
Material de chaqueta:
PVC
Tracción (sin envejecer):
≥ 13,8 MPa
Elongación (sin envejecer):
≥ 100 %
Condición de envejecimiento:
100 °C × 168 h
Tracción (envejecido):
≥ 85 % inicial
Elongación (envejecido):
≥ 50 % inicial
Doblado en frío:
−20 °C: sin grietas
Código de pares:
Azul / Blanco-Azul; Naranja / Blanco-Naranja; Verde / Blanco-Verde; Marrón / Blanco-Marrón
Normas y certificaciones:
EIA/TIA-568-C.2 · ISO/IEC 11801 · cETLus Verified CM · RoHS Compliant.
